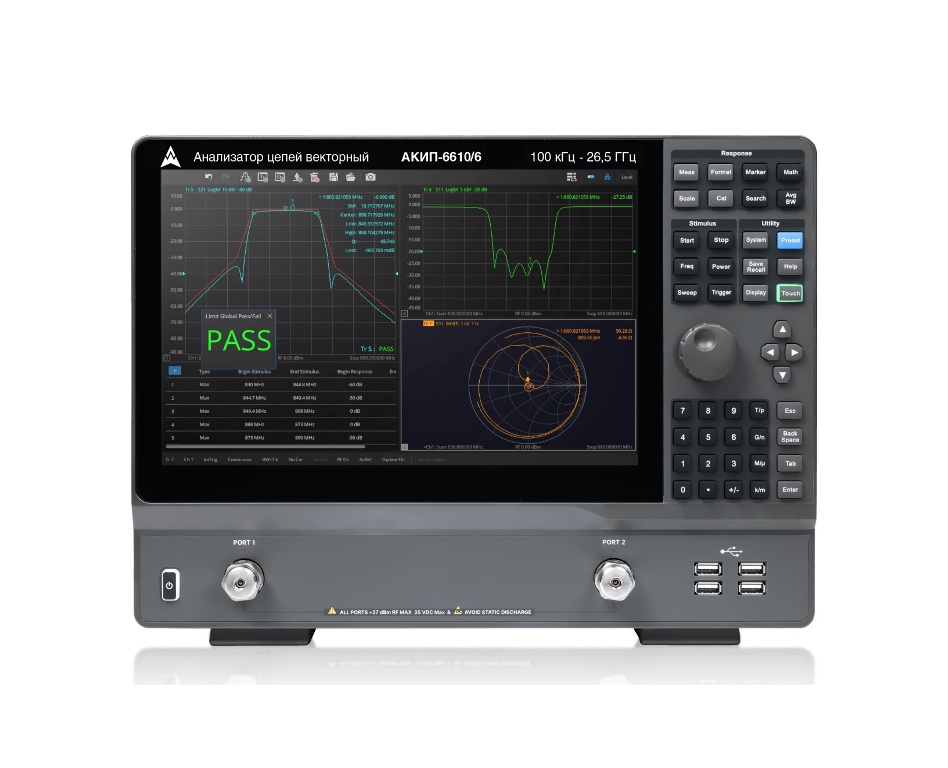

АКИП-6610/6 анализатор цепей векторный

АКИП-6610/6 анализатор цепей векторный
Артикул: ep-4512-30669
Гарантия: 36 мес.
Бренд: АКИП
Цена:
2 627 130 Р
Доступен для заказа
Добавить к сравнению

Особенности анализатора цепей векторного АКИП-6610:

  • рабочий диапазон частот:
    9 кГц...3 ГГц – АКИП-6610/1;
    9 кГц...6,5 ГГц – АКИП-6610/2;
    9 кГц...8,5 ГГц – АКИП-6610/3;
    100 кГц...14 ГГц – АКИП-6610/4;
    100 кГц...20 ГГц – АКИП-6610/5;
    100 кГц...26,5 ГГц – АКИП-6610/6;
  • двухпортовый анализ;
  • полоса фильтра ПЧ (IFBW): 1 Гц...10 МГц;
  • диапазон установки выходного уровня: -40 дБм...10 дБм;
  • разрешение: 1 Гц, 0,05 дБ;
  • динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
  • различные виды калибровки: простая, расширенная, полная (от одного до двух портов), TRL-калибровка;
  • измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция);
  • сенсорный экран, диагональ экрана 30,7 см (разрешение 1280 × 800);
  • интерфейсы: USB, LAN, GPIB (опция);
  • дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer;
  • видеовыход (HDMI).

Варианты исполнения анализатора цепей векторного АКИП-6610:

  • АКИП-6610/1 —  рабочий диапазон частот 9 кГц...3 ГГц;
  • АКИП-6610/2 —  рабочий диапазон частот 9 кГц...6,5 ГГц;
  • АКИП-6610/3 —  рабочий диапазон частот 9 кГц...8,5 ГГц;
  • АКИП-6610/4 —  рабочий диапазон частот 100 кГц...14 ГГц;
  • АКИП-6610/5 —  рабочий диапазон частот 100 кГц...20 ГГц;
  • АКИП-6610/6 —  рабочий диапазон частот 100 кГц...26,5 ГГц;

Технические характеристики анализатора цепей векторного АКИП-6610:

ПараметрЗначение
АКИП-6610/1АКИП-6610/2АКИП-6610/3АКИП-6610/4АКИП-6610/5АКИП-6610/6
Ключевые спецификации
Диапазон частот9 кГц...3 ГГц9 кГц...6,5 ГГц9 кГц...8,5 ГГц100 кГц...14 ГГц100 кГц...20 ГГц100 кГц...26,5 ГГц
Число портов2
Разрешение1 Гц, 0,05 дБ
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)1 Гц...10 МГц
Диапазон установки выходного уровня мощности генератора (Ps)-40 дБм...10 дБм
Динамический диапазон (ПЧ 10 Гц)9 кГц...100 кГц: 85 дБ
> 100 кГц...300 кГц: 100 дБ
> 300 кГц...20 МГц: 110 дБ
> 20 МГц...4,5 ГГц: 117 дБ
> 4,5 ГГц...6 ГГц: 110 дБ
> 6 ГГц...8 ГГц: 105 дБ
> 8 ГГц...18 ГГц: 102 дБ
> 18 ГГц...22 ГГц: 97 дБ
> 22 ГГц...26,5 ГГц: 87 дБ
Выходные характеристики измерительного порта (источник)
Выходная частота
Диапазон частот9 кГц...3 ГГц9 кГц...6,5 ГГц9 кГц...8,5 ГГц100 кГц...14 ГГц100 кГц...20 ГГц100 кГц...26,5 ГГц
Разрешение1 Гц
Пределы допускаемой относительной погрешности частоты опорного генераторастандартное исполнение: ±1*10-6 (23 ± 3°C)
опция 10M-OCXO-L: ±1*10-7 (23 ± 3°C)
Выходная мощность
Номинальная мощность-10 дБм
Абсолютная погрешность установки уровня генератора -10 дБм9 кГц...100 кГц: ±2,0 дБ
> 100 кГц...20 МГц: ±2,0 дБ
> 20 МГц...1 ГГц: ±1,5 дБ
> 1 ГГц...6 ГГц: ±1,5 дБ
> 6 ГГц...12 ГГц: ±2,0 дБ
> 12 ГГц...22 ГГц: ±2,0 дБ
> 22 ГГц...26,5 ГГц: ±2,5 дБ
Диапазон установки мощности генератора в диапазонах частот (Ps)9 кГц...100 кГц: -40 дБм...-5 дБм
> 100 кГц...100 МГц: -40 дБм...0 дБм
> 100 МГц...1 ГГц: -40 дБм...0 дБм
> 1 ГГц...8 ГГц: -40 дБм...0 дБм
> 8 ГГц...18 ГГц: -40 дБм...-3 дБм
> 18 ГГц...22 ГГц: -40 дБм...-5 дБм
> 22 ГГц...26,5 ГГц: -40 дБм...-8 дБм
Дискретность установки мощности генератора0,05 дБ
Нелинейность амплитудной характеристики генератора9 кГц...100 кГц: ±1,5 дБ (-20 дБм...0 дБм)
> 100 кГц...100 МГц: ±1,2 дБ (-20 дБм...0 дБм)
> 100 МГц...1 ГГц: ±1,0 дБ (-20 дБм...0 дБм)
> 1 ГГц...8 ГГц: ±1,0 дБ (-20 дБм...0 дБм)
> 8 ГГц...18 ГГц: ±1,2 дБ (-20 дБм...-5 дБм)
> 18 ГГц...22 ГГц: ±1,2 дБ (-20 дБм...-5 дБм)
> 22 ГГц...26,5 ГГц: ±1,5 дБ (-20 дБм...-8 дБм)
Вход измерительного порта
Входная мощность
Максимальная входная мощность+10 дБм
Защита входа+27 дБм (ВЧ) или 35 В (постоянный ток)
Абсолютная погрешность измерения уровня мощности -10 дБм9 кГц...100 кГц: ±2,0 дБ
> 100 кГц...10 МГц: ±2,0 дБ
> 10 МГц...1 ГГц: ±2,0 дБ
> 1 ГГц...8 ГГц: ±1,5 дБ
> 8 ГГц...12 ГГц: ±1,5 дБ
> 12 ГГц...22 ГГц: ±2,0 дБ
> 22 ГГц...26,5 ГГц: ±2,0 дБ
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)9 кГц...100 кГц: -110 дБм/Гц
> 100 кГц...300 кГц: -110 дБм/Гц
> 300 кГц...20 МГц: -120 дБм/Гц
> 20 МГц...4,5 ГГц: -127 дБм/Гц
> 4,5 ГГц...6 ГГц: -120 дБм/Гц
> 6 ГГц...8 ГГц: -115 дБм/Гц
> 8 ГГц...18 ГГц: -115 дБм/Гц
> 18 ГГц...22 ГГц: -112 дБм/Гц
> 22 ГГц...26,5 ГГц: -105 дБм/Гц
Точка компрессии по уровню мощности (+10 дБм) на измерительных портах (Lc)амплитуда:
9 кГц...14 ГГц: 0,2 дБ
> 14 ГГц...26,5 ГГц: 0,2 дБ
фаза:
9 кГц...14 ГГц: 1,5°
> 14 ГГц...26,5 ГГц: 1,5°
Перекрестные потери9 кГц...100 кГц: -80 дБ
> 100 кГц...1 МГц: -95 дБ
> 1 МГц...30 МГц: -105 дБ
> 30 МГц...4,5 ГГц: -115 дБ
> 4,5 ГГц...6 ГГц: -110 дБ
> 6 ГГц...8 ГГц: -100 дБ
> 8 ГГц...16 ГГц: -100 дБ
> 16 ГГц...20 ГГц: -100 дБ
> 20 ГГц...26,5 ГГц: -85 дБ
СКО результатов измерений
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачимодуль:
9 кГц...20 МГц (полоса ПЧ 1 кГц): 0,005 дБ
> 20 МГц...4,5 ГГц (полоса ПЧ 10 кГц): 0,003 дБ
> 4,5 ГГц...8 ГГц (полоса ПЧ 10 кГц): 0,005 дБ
> 8 ГГц...18 ГГц (полоса ПЧ 10 кГц): 0,010 дБ
> 18 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): 0,015 дБ
фаза:
9 кГц...20 МГц (полоса ПЧ 1 кГц): 0,03°
> 20 МГц...4,5 ГГц (полоса ПЧ 10 кГц): 0,02°
> 4,5 ГГц...8 ГГц (полоса ПЧ 10 кГц): 0,025°
> 8 ГГц...18 ГГц (полоса ПЧ 10 кГц): 0,05°
> 18 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): 0,12°
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов отражениямодуль:
9 кГц...20 МГц (полоса ПЧ 1 кГц): 0,005 дБ
> 20 МГц...4,5 ГГц (полоса ПЧ 10 кГц): 0,003 дБ
> 4,5 ГГц...8 ГГц (полоса ПЧ 10 кГц): 0,005 дБ
> 8 ГГц...18 ГГц (полоса ПЧ 10 кГц): 0,010 дБ
> 18 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): 0,015 дБ
фаза:
9 кГц...20 МГц (полоса ПЧ 1 кГц): 0,03°
> 20 МГц...4,5 ГГц (полоса ПЧ 10 кГц): 0,05°
> 4,5 ГГц...8 ГГц (полоса ПЧ 10 кГц): 0,05°
> 8 ГГц...18 ГГц (полоса ПЧ 10 кГц): 0,05°
> 18 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): 0,12°
Погрешность измерений
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ΔS11 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Δφ (полоса пропускания 10 Гц, без применения усреднения), градус
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ΔS21 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус
Температурная стабильность
Амплитуда9 кГц...1 МГц (полоса ПЧ 30 Гц): ±0,02 дБ/°C
> 1 МГц...6 ГГц (полоса ПЧ 10 кГц): ±0,01 дБ/°C
> 6 ГГц...14 ГГц (полоса ПЧ 10 кГц): ±0,025 дБ/°C
> 14 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): ±0,04 дБ/°C
Фаза9 кГц...1 МГц (полоса ПЧ 30 Гц): ±0,4°/°C
> 1 МГц...6 ГГц (полоса ПЧ 10 кГц): ±0,2°/°C
> 6 ГГц...14 ГГц (полоса ПЧ 10 кГц): ±0,5°/°C
> 14 ГГц...26,5 ГГц (полоса ПЧ 10 кГц): ±0,6°/°C
Время развертки
Старт: 100 кГц
Стоп: 26,5 ГГц
Полоса ПЧ: 500 кГц		Точки20140116016401
Без коррекции30 мс59 мс235 мс940 мс
2-порт кал.60 мс118 мс470 мс1880 мс
Старт: 100 кГц
Стоп: 26,5 ГГц
Полоса ПЧ: 100 кГц		Точки20140116016401
Без коррекции31 мс62 мс250 мс990 мс
2-порт кал.62 мс124 мс500 мс1980 мс
Старт: 100 кГц
Стоп: 26,5 ГГц
Полоса ПЧ: 10 кГц		Точки20140116016401
Без коррекции66 мс132 мс530 мс2110 мс
2-порт кал.132 мс264 мс1060 мс4220 мс
Старт: 100 кГц
Стоп: 26,5 ГГц
Полоса ПЧ: 1 кГц		Точки20140116016401
Без коррекции230 мс460 мс1810 мс7220 мс
2-порт кал.460 мс920 мс3620 мс14440 мс
Опция расширенного анализа во временной области (TDR) (SNA5000-TDR)
 АКИП-6610/1АКИП-6610/2АКИП-6610/3АКИП-6610/4АКИП-6610/5АКИП-6610/6
Полоса пропускания3 ГГц6,5 ГГц8,5 ГГц14 ГГц20 ГГц26,5 ГГц
Входное сопротивление50 Ом
Защита входа35 В (постоянный вход)
Максимальное напряжение на тестовом порту (режим Hot TDR)1,5 Впик-пик
Метод возбуждения TDRступенчатый, импульсный
Амплитуда ступени TDRот 1 мВ до 5 В
Время нарастания ступени TDR (минимальное) (10% - 90%)148,7 пс68,6 пс52,5 пс31,9 пс22,3 пс16,9 пс
Разрешение переходной характеристики TDR (минимальное)22,4 мм10,4 мм7,9 мм4,8 мм3,4 мм2,5 мм
Длительность импульса TDR (минимальная)201,2 пс92,9 пс71 пс43,1 пс30,2 пс28,8 пс
Длина тестируемого устройства (максимальная)13,8 мкс1,25 мкс
Скорость передачи данных (максимальная) (Eye Diagram)2,4 Гбит/с5,2 Гбит/с6,8 Гбит/с11,2 Гбит/с16 Гбит/с21,2 Гбит/с
Передняя панель
Измерительные портыN-тип (розетка), 50 Ом3,5 мм (NMD (вилка)), 50 Ом
Защита входа+27 дБм (ВЧ) или 35 В (постоянный ток)
Задняя панель
Вход синхросигналаBNC-тип (розетка), 5 В TTL
Выход синхросигналаBNC-тип (розетка), максимальный ток 20 мА, 3,3 В TTL
Вход внешнего опорного сигналаBNC-тип (розетка), 50 Ом
10 МГц ±10 ppm
-3 дБм...10 дБм
Выход опорного сигналаBNC-тип (розетка), 50 Ом, синусоидальная форма
10 МГц ±5 ppm
0 дБм ±3 дБ
Общие данные
ИнтерфейсUSB (USBTMC), LAN
Видео выходHDMI
Экранцветной сенсорный ЖК, диагональ 30,7 см, разрешение 1280 x 800
Питание100...240 В, 50/60 Гц
100...120 В, 400 Гц
Потребляемая мощность50 Вт
Габаритные размеры378 × 284 × 126 мм
Масса (не более)7,5 кг6,5 кг
Условия эксплуатации0...40°C, относительная влажность до 85%
Нормальные условия применения для соблюдения метрологических характеристик оборудования
Температура окружающего воздухаот +20°C до +26°C
Относительная влажностьот 20% до 80%
Атмосферное давлениеот 84 до 106 кПа
Напряжение питающей сетиот 200 до 240 В
Частота питающей сетиот 47 до 63 Гц

Нескорректированные характеристики анализаторов (без использования калибровочных наборов):

ПараметрЗначение
Диапазон9 кГц...1 МГц> 1 МГц...50 МГц> 50 МГц...200 МГц> 200 МГц...1 ГГц> 1 ГГц...6 ГГц> 6 ГГц...10 ГГц> 10 ГГц...26,5 ГГц
Направленность (Ed)15151525251515
Согласование источника (Es)20252025251818
Согласование нагрузки (El)667712107
Неравномерность коэффициента отражения (Er)±1,0±1,0±1,0±1,0±1,0±1,0±1,0
Неравномерность коэффициента передачи (Et)±1,0±1,0±1,0±1,0±1,0±1,0±1,0

Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения:

ПараметрЗначение
Диапазон9 кГц...10 МГц> 10 МГц...6 ГГц> 6 ГГц...14 ГГц> 14 ГГц...20 ГГц> 20 ГГц...26,5 ГГц
Направленность (Ed)4138363230
Согласование источника (Es)3630293030
Согласование нагрузки (El)4137353631
Неравномерность коэффициента отражения (Er)±0,01±0,04±0,07±0,075±0,1
Неравномерность коэффициента передачи (Et)±0,1±0,12±0,21±0,26±0,508

Комплект поставки АКИП-6610/6

№НаименованиеКоличество
1Анализатор цепей векторный АКИП-6610/61
2Шнур питания1
3Кабель USB1
4Мышь для управления1
5Инструкция по началу работы1
