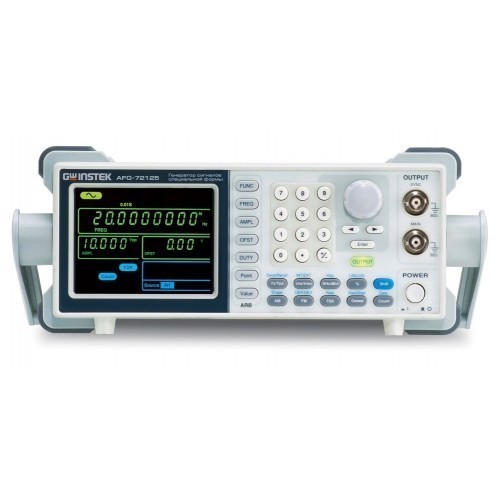

AFG-72105 - генератор сигналов специальной формы

Память формы сигнала: 4000 точек (10 ячеек) Трехцветный ЖК-дисплей (графический) с подсветкой Выход ТТЛ, вход внешней модуляции ПО для формирования сигналов произв. формы Интерфейс USB

Особенности генератора сигналов специальной формы AFG-72105
-Диапазон частот (синус, прямоуг.): до 5 МГц
-Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
-Разрешение по частоте: 0,1 Гц
-Разрядность ЦАП 10 бит (для произвольной формы)
-Формирование сигналов произвольной формы (СПФ/ARB)
-Режимы: АМ, ФМ, ЧМн, ГКЧ лин./ лог.
-Память формы сигнала: 4000 точек (10 ячеек)
-Трехцветный ЖК-дисплей (графический) с подсветкой
-Выход ТТЛ, вход внешней модуляции
-ПО для формирования сигналов произв. формы
-Интерфейс USB

Технические характеристики генератора сигналов специальной формы AFG-72105

Выходные параметры
Частотный диапазон(синус, меандр): 0,1 Гц – 5 МГц
Разрешение: 0,1 Гц
Погрешность установки частоты: ±20х10-6
Выходной уровень: 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ

Синусоида
Погрешность установки уровня на 1 кГц: ±(1%+1 мВ пик-пик)
Неравномерность АЧХ относительно 1 кГц:
0,1 дБ при f < 100 кГц
0,3 дБ при f = 100 кГц … 5 МГц
0,4 дБ при f = 5 МГц … 25 МГц
Коэффициент гармоник (амплитуда>1 Впик-пик):
≤ -55 дБн от DC до 1 МГц
< -30 дБ от 5 МГц до 25 МГц

Постоянное смещение
Диапазон смещения: ±5 Впик на нагрузке 50 Ом (AC+DC)±10 Впик без нагрузки (AC+DC)
Погрешность установки: ±(1%+5 мВ + 0,5 %от амплитуды)

Меандр
Частотный диапазон: 0,1 Гц – 5 МГц
Время нарастания/спада: < 25 нс при нагрузке 50 Ом
Выброс: <5%
Перестраиваемая скважность:
1,0% - 99% (до 100 кГц)
20%– 80% (до 5 МГц)
40%– 60% (до 10 МГц)
50% (до 25 МГц)
Асимметрия: 1 % от периода + 1 нс

Пила
Диапазон частот: 0,1 Гц – 1 МГц
Нелинейность: <0,1%
Перестраиваемая скважность: 10,0 – 100,0% (разрешение 0,1 %)

Произвольная форма
Частота дискретизации: 20 МГц
Частота повторения: 10 МГц
Длина памяти: 4 тысячи точек
Разрешение ЦАП: 10 бит

АМ
Формы несущей: Синус, меандр, пила, произвольная
Источник модуляции: Внешний/ внутренний
Модулирующее колебание: Синус, меандр, треуг. (2 мГц … 20 кГц –внутр., DC…20 кГц –внеш.)
Глубина АМ: 1…120 %

ФМ
Формы несущей: Синус, меандр, пила, произвольная
Диапазон частот: такой же, как у основного сигнала
Источник модуляции: Внешний/внутренний
Мод. колебание: Синус, меандр, треуг.(2 мГц … 20 кГц– внутр., DC…20 кГц – внеш.)
Девиация: от DC до максимальной частоты

Свипирование
Формы несущей: Синус, меандр, пила, произвольная
Диапазон частот: такой же, как у основного сигнала
Цикл свипирования: 1мс…500 с
Режим свипирования: Линейный или логарифмический
Источник: Внутренний/ внутренний

ЧМН
Формы несущей: Синус, меандр, пила, произвольная
Модулир. колебание: 50 % скважности меандра
Внутренний источник: 2 мГц…100 кГц
Диапазон частот: От 0,1 Гц до максимальной частоты

Частотомер
Диапазон частот: 5 Гц…150 МГц
Разрешение: 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
Вх. сопротивление: 1 МОм (150 пФ)

Общие данные
Дисплей: ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
Память: 10 ячеек (профили настроек)
Напряжение питания: 100…240 В; частота 50…60 Гц
Габаритные размеры: 266 х 107 х 293 мм
Масса: 2,5 кг

Комплект поставки AFG-72105:
1.Генератор сигналов специальной формы AFG-72105 - 1
2.РЭ - 1
3.Сетевой шнур - 1
4.Соединительный кабель BNC – Alligator (GTL-101) - 2

Производство компании GW Instek (Тайвань)
