КТ-1000А — клещи электроизмерительные цифровые
Артикул: 304260
Модель: КТ-1000А
Гарантия: 12 мес.
Госреестр РФ: 35405-13
Бренд: Энергозащита/Энергобезопасность, Армения
Артикул производителя: 477

Клещи электроизмерительные цифровые КТ-1000А (далее клещи) предназначены для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи.

Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту.

Особенности электроизмерительных цифровых клещей КТ-1000А

Клещи укомплектованы изолирующей штангой с рукояткой L=0.52 м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 линой 6,6м, поставляемой по заказу потребителя за отдельую плату, клещи позволяют определять величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредсвенно с поверхности земли.

Переключение режимов пост/ перем. осуществляется автоматически.

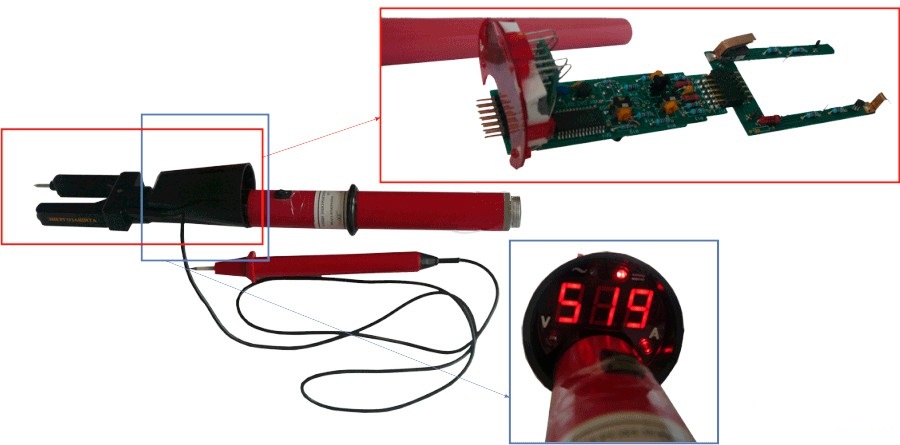

Принцип работы клещей основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределенных вокруг токоведущего проводника по осям вилки клещей, что позволяет определять величины силы тока независимо от оси и угла расположения проводника в пространстве витки клещей. Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. В комплекте с изолирующей многофункциональной четырехзвенной сборной штангой диной 6,6 м позволяют определять величину тока на линиях электропередач от 0,4 до 10 кВ без подъема на опору ВЛ, непосредственно с поверхности земли.

Сведения о методиках (методах) измерений приведены в паспорте СИ.

Знак утверждения типа наносится методом трафаретной печати на корпус СИ и типографским способом на титульный лист паспорта.

Нормативные и технические документы, устанавливающие требования к приборам:

  • ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
  • ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
  • ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений

-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Параметр Значение
Диапазон определения величины переменного тока, А от 0 до 1000
Диапазон определения величины постоянного тока, А
(в режиме автоматического переключения)
от 20 до 1000
Диапазон определения величины напряжения переменного тока, В от 0 до 1000
Диапазон определения величины напряжения постоянного тока, В от 10 до 1000
Условия эксплуатации У1, ГОСТ 15150
Рабочая температура °C -45 до +40
Относительная влажность 80% при 25 °C
Ошибка (при определении величины напряжения) % 1
Ошибка (при определении величины тока ) % от макс знач. тока (999 А) 1,5
Время запоминания значения последнего измерения 10 сек.
Питание
(два последовательно соединенных литиевых элемента типа GR 123А), В
2 x 3
Ток потребления, мА 30
Габаритные размеры, мм для 0,4 кВ
для 10 кВ
430 x 55 x 60
940 x 55 x 72
Длина соединительного провода между корпусом клещей и дополнительным электродом для определения величины напряжения, мм 1200
Масса, не более, кг для 0,4 кВ
для 10 кВ
0,4
0,7
Наименование Количество
1. Клещи КТ-1000A 1
2. Электрод с соединительным проводом и штекером 1
3. Чехол 1
4. Паспорт (Инструкция в составе паспорта) 1
