КШЗ-10Н — комплект штанг для заземления воздушных линий 6-10 кВ

Комплект штанг для заземлений КШЗ-10М
Артикул: 347028
Модель: КШЗ-10Н (25мм)
Гарантия: 12 мес.
Бренд: Энергозащита/Энергобезопасность, Армения
Артикул производителя: 196

Комплект штанг для заземления ВЛ 6-10 кВ КШЗ-10Н предназначен для заземления проводов отключенных ВЛ напряжением 6-10 кВ непосредственно с поверхности земли, а также для проверки наличия или отсутсвия напряжения воздушных линий, при температуре от -45°С до +45°С и относительной  влажности воздуха не выше 80% при 20°С.

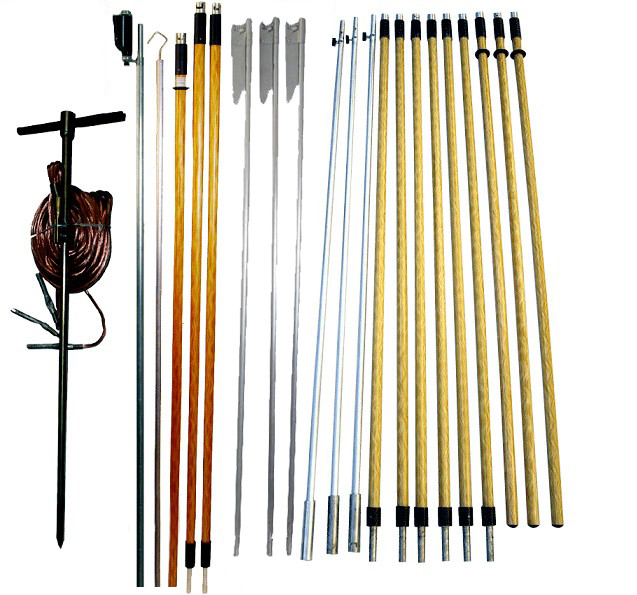

Для заземления проводов  в комплекте предусмотряны  три 5-и звенные заземляющие штанги с захватами.Каждая заземляющая штанга состоит из металлического звена с захватом , металлического звена, 2-х изолирующих звеньев и одного  изолирующего звена с рукояткой.

Параметр Значение
Общие характеристики
Номинальное напряжение заземляемых ВЛ, кВ 6 – 10
Общая длина 5-и секционной заземляющей штанги, мм 8000
Общая длина изолирующей секций штанги, мм 5000
Количество заземляющих штанг, шт 3
Сечение заземляющего провода, мм² 25
Длина трехлучевого заземляющего спуска, м 8,0х3
Количество металлических звеньев штанг заземлений, шт 2
Длина рукоятки штанг заземлений, мм 1500
Длина изолирующей части штанги указателя напряжения, мм 5000
Ток термической стойкости в течение 3 сек, кА 3,6
Ток электродинамической стойкости, кА 22
Размеры заземлителя, мм Ø 18 x 200 x 1100
Масса заземляющего электрода с кабелем, кг, не более 8
Масса комплекта штанг , кг, не более 18
Условия эксплуатации
Температура от -45°С до +45°С
Относительная влажность воздуха, не более 80% при 20°C
Наименование Количество
1. Комплект штанг для заземления воздушных линий 6-10 кВ КШЗ-10Н 1
