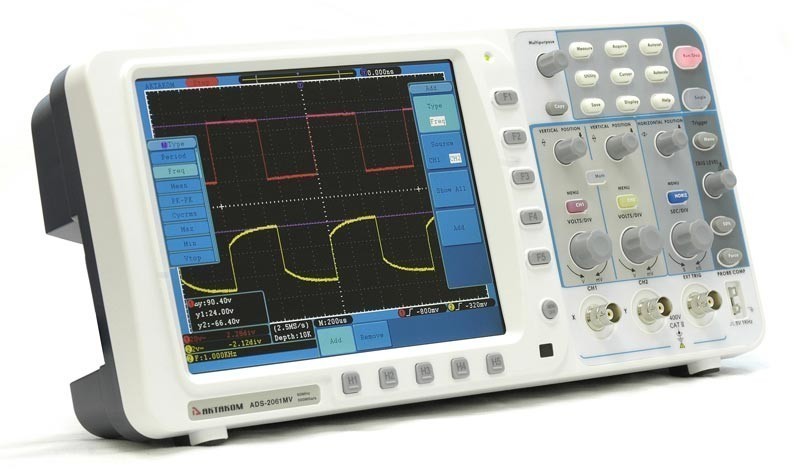

ADS-2061MV — осциллограф

Артикул: 411070
Модель: ADS-2061MV
Гарантия: 14 месяцев
Госреестр РФ: 49918-12
Бренд: АКТАКОМ

Цена:

44 358 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики
Комплектация
Дополнительная комплектация (1)

Описание осциллографа ADS-2061MV:

Серия ADS-2хх1M и ADS-2хх1MV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2хх1M и ADS-2хх1MV – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)»

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице с техническими характистиками). Имеются VGA выход для внешнего монитора или телевизора. Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором. Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

Технические характеристики осциллографа ADS-2061MV:

Параметр			Значения
Полоса пропускания			60 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		500 Мвыб/сек (250 Мвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MОм±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 500 Мвыб/сек (один канал), 0.5 Выб/сек ~ 250 Мвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 млн. точек на каждый канал
	Коэффициент развертки		2 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		60 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастани		≤5,8 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, /, FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала
Система запуска
Диапазон уровня запуска		Внутренний	±6 делений от центра экрана
		EXT	±600 мВ
		EXT/5	±3 В
Погрешность уровня запуска (типичная)		Внутренний	±0.3 деления
		EXT	±(40 мВ + 6% от установленного значения)
		EXT/5	±(200 мВ + 6% от установленного значения)
Блокировка уровня запуска			100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)			Входной сигнал ≥50 Гц
Запуск по фронту		наклон	нарастающий, спадающий
		чувствительность	0.3 деления
Запуск по длительности импульса		условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
		диапазон установок	24 нс ~ 10 с
Запуск по видеосигналу		система	NTSC, PAL и SECAM
		диапазон строк	1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания		условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
		диапазон установок	24 нс ~ 10 с
Поочередный запуск		Режим запуск для канала CH1	Edge, Pulse, Video, Slope
		Режим запуск для канала CH2	Edge, Pulse, Video, Slope
Основные технические характеристики
Тип дисплея			диагональ 8” , ЖК, TFT матрица
Разрешение дисплея			800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов			65536 цветов
Выходное напряжение (типичное)			амплитуда 5 В на нагрузке больше 1 MОм
Частота (типичное)			Меандр 1 кГц
Для связи с ПК			USB 2.0, LAN
Сохранение			USB (форматы файлов .bmp и .bin)
Выход			VGA
Модуль Годен/Негоден			Встроенный
Питание
Напряжение			100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
Предохранитель			1 A, T тип, 250 В
Батарея питания (опция)			4000 мАч / 3.7 В
Габаритные размеры			340 мм × 155 мм × 70 мм (ДВГ)
Вес			Около 1.82 кг

Комплект поставки ADS-2061MV

№	Наименование	Количество
1	Осциллограф ADS-2061MV	1
2	Осциллографические щупы	2
3	Кабель питания	1
4	USB кабель для подключения к ПК	1
5	Руководство по эксплуатации (краткая инструкция)	1
6	Программное обеспечение Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов	1
7	Программное обеспечение Aktakom DSO-Soft Программное обеспечение для портативных осциллографов	1
8	Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab	1

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

	Артикул:	Фото:	Наименование:	Цена:
1.	101879		SDS батарея — для осциллографа	По запросу
