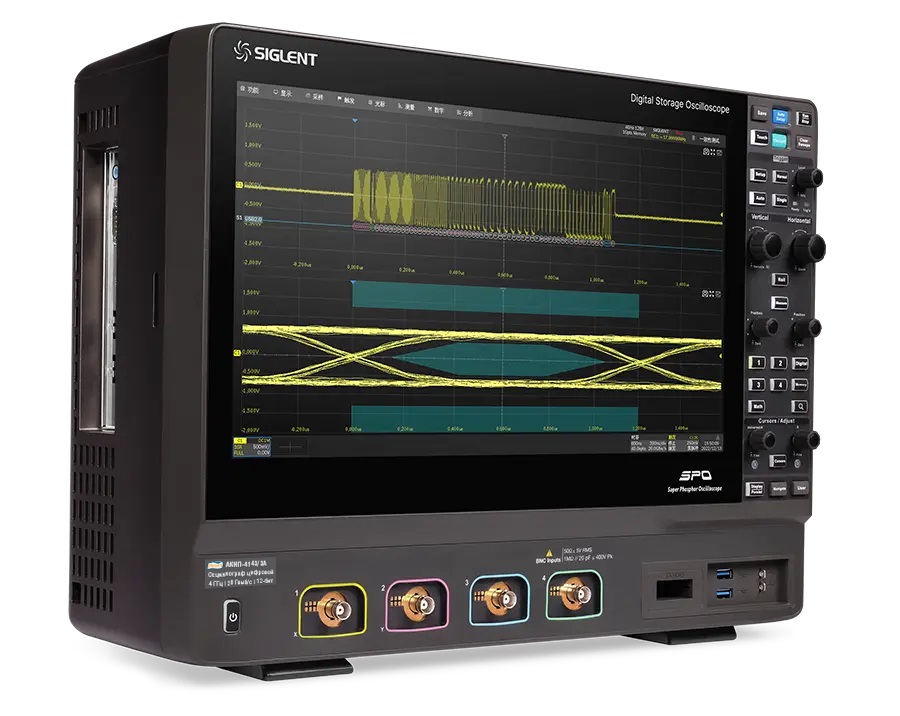

Осциллограф цифровой АКИП-4143/2А

Особенности осциллографа цифрового АКИП-4143/2А:

• количество каналов: 4;
• полоса пропускания: 3 ГГц;
• разрядность АЦП - 12 бит;
• максимальная частота дискретизации 20 ГГц (10 ГГц/канал);
• максимальный объем памяти 500 МБ/канал (1 ГБ опционально);
• режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4 /…/ 8192);
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
• интерполяция: Sin X/х, линейная;
• более 50 видов автоматических измерений параметров, курсорные измерения;
• скорость обновления экрана: 1 000 000 осциллограмм в секунду;
• режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс);
• возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации;
• режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
• режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
• программные измерительные функции вольтметра и частотомера по аналоговым каналам;
• встроенный частотомер: 7 разрядов;
• амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов);
• функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√);
• частотный анализ (БПФ), 32 М точек;
• режимы растяжки окна, самописец и XY;
• декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), USB 2.0 (только декодирование);
• программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
• программная опция построения глазковых диаграмм и анализ джиттера;
• анализ смешанных сигналов: 16 канальный логический анализатор (опция);
• функциональный генератор до 50 МГц — стандартные формы сигналов и формирование сигналов произвольной формы (опция);
• интерфейсы: USB TMC (host/device), LAN;
• видео выход (HDMI);
• дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server);
• большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 39,62 см, разрешение 1920 x 1080.

Технические характеристики осциллографа цифрового АКИП-4143/2А:

Параметр		Значение
		АКИП-4143/1	АКИП-4143/1А	АКИП-4143/2	АКИП-4143/2А	АКИП-4143/3	АКИП-4143/3А
Канал вертикального отклонения
Число каналов		4		4		4
Полоса пропускания (-3 дБ, 50 Ом)		2 ГГц1		3 ГГц1		4 ГГц1
Время нарастания (50 Ом)		≤ 180 пс		≤ 150 пс		≤ 120 пс
Полоса пропускания (-3 дБ, 1 МОм)		500 МГц		500 МГц		500 МГц
Ограничение ПП		25 МГц, 200 МГц, пользовательское (от 12,5 МГц до полной полосы пропускания)
Коэффициент отклонения (Коткл.)		1 мВ/дел…1 В/дел – 50 Ом 1 мВ/дел…10 В/дел – 1 МОм
Погрешность измерения напряжения постоянного тока, мВ		±(0,005x8[дел]xKo[В/дел]), при Коткл. 5 мВ/дел … 10 В/дел, для моделей АЦП – 12 бит ±(0,01x8[дел]xKo[В/дел]), при Коткл. 5 мВ/дел … 10 В/дел, для моделей АЦП – 10 бит ±(0,015x8[дел]xKo[В/дел]), при Коткл. 1 мВ/дел … 4,95 мВ/дел где Ko – значение коэффициента отклонения, мВ/дел
Уровень собственных шумов (скз, 50 Ом, 5 мВ/дел)		150 мкВ		180 мкВ		220 мкВ
Диапазон установки смещения	50 Ом	1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В
	1 МОм	1 мВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В; 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В
Погрешность установки уровня постоянного смещения, мВ		± (0,01x|Uсм|+0,0002x|Uпр|+0,005x8[дел]xКо[мВ/дел]+1), где Ko – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ
Входной импеданс		50 Ом (± 2 %), 1 МОм (± 2 %) / 15 пФ ± 3 пФ
Максимальное входное напряжение		≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)		50 пс/дел…1000 с/дел Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность частоты внутреннего опорного генератора		±2*10-6 – стандартно ±5*10-7 – опция OCXO
Пределы допускаемой абсолютной погрешности измерения временных интервалов		±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц
Режимы работы		Основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала		Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки		Автоматический, ждущий, однократный
Виды синхронизации		По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Предзапуск		0…100% памяти
Послезапуск		0…10000 делений
Синхронизация по зоне		Две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает
Вид входа		Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации		Внутренняя: ≤2 мВ/дел ±0,63 деления шкалы, >2 мВ/дел ±0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали		10 бит	12 бит	10 бит	12 бит	10 бит	12 бит
ERES (математическая функция увеличения разрешения		Дополнительные биты: 0,5/ 1/ 1,5/ 2/ 2,5/ 3/ 3,5/ 4 бит
Частота дискретизации2		10 ГГц на канал (20 ГГц при объединении каналов)
Интерполяция		SinX/X, X
Длина записи3,4		500 МБ на канал – стандартно Опция 1 ГБ при объединении каналов2 (500 МБ на канал)
Пиковый детектор		100 пс
Режимы работы		Выборка, пиковый детектор, усреднение, накопление
Курсорные измерения
Источник курсоров		КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА
Функции		Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2)
Автоматические измерения
Источник измерений		КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM
Диапазон измерений		Весь экран или ограниченно (определяется курсорами)
Функции по вертикали		Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе
Функции по горизонтали		f; T; t нарастания; t среза; +τ; -τ; коэффициент заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэффициент Заполнения, -Коэффициент Заполнения, Задержка, Джиттер
Дополнительные		Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов
Измерение задержки		Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение
Статистика		Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание
Математика
Математические каналы		F1, F2, F3, F4
Источник математики		КАН1…КАН4, F1…F4
Функции		+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, редактор формул БПФ – частотный анализ при длине памяти 32 МБ
АЧХ анализ диаграмма Боде
Измерительный канал		Любой из аналоговых каналов
Поддерживаемый источник сигнала		SDS7000A-FG – программная опция Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422
Тип развертки		Прямая, многоуровневая
Диапазон частот		10 Гц … 120 МГц (линейный или логарифмический режим)
Виды измерений		Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза
Дополнительные возможности
Режим HISTORY		Сохранение с временными метками последних 124 000 осциллограмм
Измерение мощности (опция)		Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность
Глазковые диаграммы (опция)		Источник: КАН1…КАН4 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Измерения: Высота глаза, уровень «1», уровень «0», амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE Поддержка тестирования сигналов по маске
Анализ джиттера (опция)		Источник: КАН1…КАН4 Восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) Период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэффициент Заполнения, -Коэффициент Заполнения, скорость передачи данных Разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER
Автоустановка		В/дел, с/дел, параметры синхросигнала
Режим X-Y		Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Декодирование
Формат данных	Стандартно	I2C, SPI, UART/RS232, CAN, LIN
	Опция	CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, USB 2.0
Логический анализатор (опция)
Число каналов		16
Частота дискретизации		1 ГГц максимум
Длина памяти		До 50 МБ/канал
Длительность импульса		От 3,3 нс
Синхронизация		По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN Опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT
Порог срабатывания		TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов		Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и другие формы (45 встроенных форм сигналов)
Частотный диапазон		1 мкГц…50 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 50 МГц
Разрешение		1 мкГц
Погрешность установки		±5*10-5
Частота дискретизации		125 МГц
Длина памяти		16000 точек для произвольной формы
Разрядность ЦАП		14 бит
Выходной уровень		3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм)
Постоянное смещение		± 1,5 В (50 Ом); ± 3 В (1 МОм)
Ограничение уровня		, где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала
Скважность		1 % ~ 99 % (для прямоугольника и импульса)
Симметрия		0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей		Цветной (TFT) емкостный сенсорный, диагональ 39,62 см, разрешение 1920 x 1080, 8 x 10 делений
Режим разделенного экрана		Комбинации: 1x1, 2x1, 4x1, 1x2, 2x2, 4x2, 3x3
Входы выходы	Передняя панель	USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр
	Боковая панель	USB 3.1 Host (2), LAN 1000MbaseT (2), DVI-D (1), HDMI (1)
	Задняя панель	USB 2.0 Device поддержка USBTMC (2) External Trigger: ВНЕШ: ≤1,5 Вскз，ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) Выход генератора сигналов
Рабочие условия		Температура: 0...+50°С, влажность не более 90%
Напряжение питания		100…240 В (50/ 60 Гц) Максимальная потребляемая мощность 400 Вт, 4 Вт в режиме ожидания
Габариты (ШхВхГ)		444,5 х 344 х 176,4 мм
Масса		10,56 кг

Примечание:
При сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.

¹ – При установке коэффициента отклонения менее 5 мВ/дел, включается ограничение полосы пропускания 1 ГГц.
² – Режим объединения каналов доступен при следующих комбинациях активных каналов: КАН1+КАН3, КАН2+КАН3, КАН1+КАН4, КАН2+КАН4. При активации КАН1+КАН2 или КАН3+КАН4 режим объединения каналов недоступен.
³ – В режиме усреднения и ERES максимальный объем памяти 25 МБ на канал.
⁴ – При активации цифровых каналов максимальный объем памяти составляет 50 МБ/канал.
