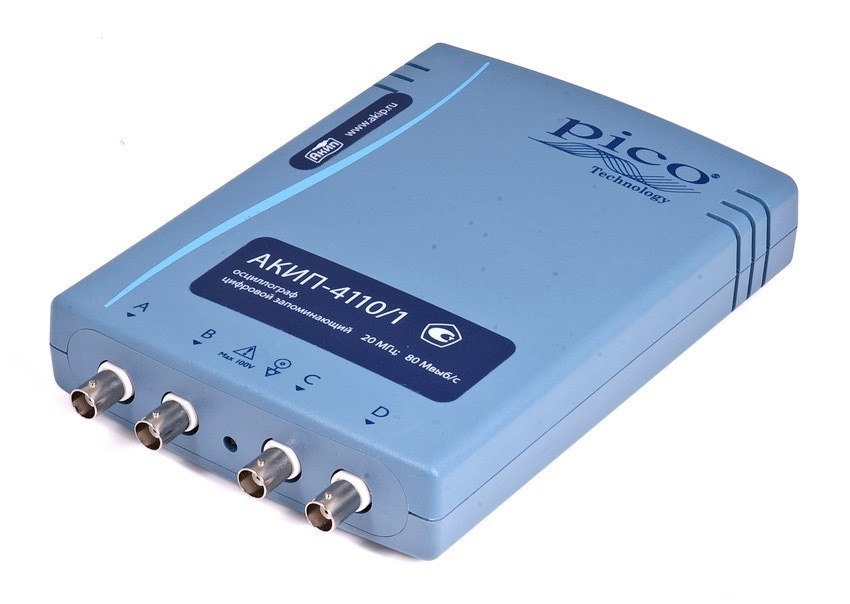

АКИП-4110/1 — цифровой запоминающий USB-осциллограф
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) USB/LAN - осциллографы АКИП-4110/1 — цифровой запоминающий USB-осциллограф
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) USB/LAN - осциллографы АКИП-4110/1 — цифровой запоминающий USB-осциллограф
Особенности осциллографа АКИП-4110/1:
- «2 в 1»: осциллограф, анализатор спектра;
- Число вх. каналов: 4;
- Полоса пропускания: 20 МГц;
- Макс. частота дискретизации: 80 МГц, эквивалентная - 20 ГГц;
- Объем памяти: 32 М на канал;
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
- Быстрое преобразование Фурье (БПФ);
- Пиковый детектор, усреднение, послесвечение;
- Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista;
- Питание и управление по USB от внешнего ПК;
- Масса 500 г.
Технические характеристики осциллографа АКИП-4110/1:
| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Полоса пропускания (-3 дБ) | 20 МГц (10 МГц для Коткл. 50 мВ/дел.) |
| Число каналов | 4 |
| Коэффициент отклонения (Коткл) | 10 мВ/дел ... 20 В/дел, плавная регулировка |
| Погрешность установки Коткл | ±1% |
| Время нарастания, не более | <17,5 нс |
| Входное сопротивление | 1 МОм (±2%) / (20 ±2 пФ) |
| Максимальное входное напряжение | 100 Вср.кв. |
| Режимы работы | Канал 1(2), инверсия канала 1 (2) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэффициент развертки (Кразв) | 100 нс ... 200 с/дел |
| Погрешность установки Кразв | ±50 ppm |
| Джиттер | не более 10 пс |
| Режимы работы | основной, окно, ZOOM окна, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | канал А или B |
| Расширенный запуск развертки | Фронт, пороговый (гестерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| Режим запуска | автоколебательный, ждущий, однократный, отсутствует |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения ERES) |
| Максимальная частота дискретизации (однократный сигнал) | 2 канала - 80 МГц 4 канала - 20 МГц |
| Эквивалентная частота дискретизации | 20 ГГц |
| Длина записи (на канал) | 32 К |
| Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
| Интерполяция | линейная, sin x|x |
| Режимы сбора данных | выборка, усреднение, послесвечение |
| КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
| Функции | DU, DT, 1/DT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0 ... 20 МГц |
| Количество точек (интервал) | 1.048.576 |
| Индикация спектрограммы | амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| ВНЕШНИЙ ДИСПЛЕЙ | |
| Разрешение | до 4000 точек по горизонтали (перестраиваемое разрешение) |
| Стиль отображения | реальное время, цифровое окрашивание, аналоговая интенсивность |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | от ПК по шине USB, 200 мА |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) |
| Системные требования к ПК (мин.) | Процессор класса Pentium II (или выше), ОС - MS Windows XP (SP2) / Vista, ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО, порт USB 1.1 (USB 2.0) |
| Рабочие условия | Температура: +5 °C … +45 °C Влажность: 5% ... 80% при +25 °C(без образования конденсата) |
| Габаритные размеры | 200 х 140 х 35 |
| Масса | 0,5 кг |
Комплект поставки АКИП-4110/1
1.Прибор - 1
2.Руководство по эксплуатации - 1
3.ПО Scope6 + Log - 1
