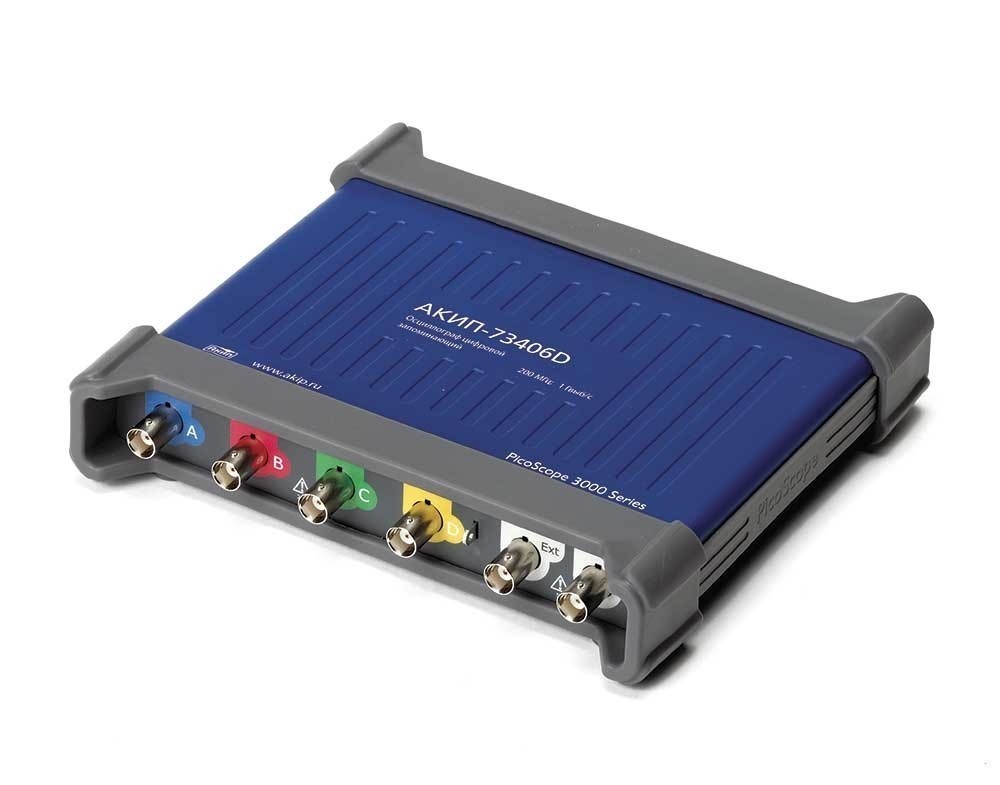

АКИП-73203D — цифровой запоминающий USB-осциллограф смешанных сигналов

Артикул: 403047
Модель: АКИП-73203D
Гарантия: 60 мес.
Госреестр РФ: 63649-16
Бренд: АКИП

Цена по запросу

Запросить цену

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики

Краткие характеристики АКИП-73203D:

«5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT)
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
Допусковый контроль (тест по маске)
Интерфейс USB 3.0 (управление от внешнего ПК), ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT)

Технические характеристики:

Параметр	Значение
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ)
Число входных каналов	2
Полоса пропускания (-3 дБ)	0…50 МГц
Время нарастания, не более	7,0 нс
Коэф. отклонения (Коткл.)	4 мВ/дел…4 В/дел
Вид входа	открытый, закрытый
Погрешность установки Коткл	± 3 %
Входное напряжение	± 20 мВ … ± 20 В
Диапазон установки смещения	± 250 мВ (вх. напряж: ± 20 мВ … ± 200 мВ) ± 2,5 В (вх. напряж: ± 500 мВ … ± 2 В) ± 20 В (вх. напряж: ± 5 В … ± 20 мВ)
Входное сопротивление	1 МОм / 14 пФ
Защита от перенапряжения	± 100 В DC + ACпик
КАНАЛ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.)	2 нс…5000 с/дел7,0 нс
Погрешность установки Кразв	± 50 ppm (± 0,005 %)
Режимы работы	Основной, ZOOM окно, X-Y
СИНХРОНИЗАЦИЯ
Источники синхросигнала	Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации
Условия запуска развертки	Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон
Режим запуска	Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка)
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали	8 бит (12 бит в режиме увеличения разрешения (ERES))
Частота дискретизации (однократный сигнал)	1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты)
Эквивалентная частота дискретизации	2,5 ГГц
Длина памяти (максимальная)	64 МБ
Интерполяция	Линейная, Sin (X) / х
Режимы сбора данных	Выборка, послесвеч., цифровой самописец
КУРС.ИЗМЕРЕНИЯ
Функции	ΔU; ΔT; 1/ΔT
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
По вертикали	Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
Анализатор спектра	Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD
АНАЛИЗАТОР СПЕКТРА
Диапазон входных частот	0…60 МГц
Индикация спектрограммы	Амплитуда, удержание пика, среднее значение
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
Глубина БПФ	2…1048576 точек
ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР
Формы выходных сигналов	Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП
Диапазон частот	0,03 Гц … 1 МГц
Выходной уровень	±2 В; погрешность 1%, на нагрузке 600 Ом
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ
Частота дискретизации	20МГц
Длина памяти СПФ	32 кБ
Разрешение ЦАП	12 бит
Время нарастания/спада	< 120 нс
КАЛИБРАТОР
Выход калибровки пробников	Меандр 1 кГц, 2 Впик-пик, 600 Ом
ДЕКОДИРОВАНИЕ
Формат последов. данных	CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232
ДОПУСКОВЫЙ КОНТРОЛЬ
Статистика (Годен/Не годен)	В допуске, не в допуске, общее кол-во тестов
ОБЩИЕ ДАННЫЕ
Источник питания	Один USB 3.0 или два USB 2.0 разъема или адаптер напряжения AC/DC (1,5 А, 5 В)*
Интерфейс	USB 3.0 (USB 2.0 совместимый)
Габаритные размеры	190 × 170 × 40 мм
Масса	0,5 кг

Комплект поставки АКИП-73203D
1.АКИП-73203D - 1
2.Кабель USB - 2
3.ПО на CD-диске - 1
4.Руководство по эксплуатации на CD-диске - 1
5.Пробники - 2
