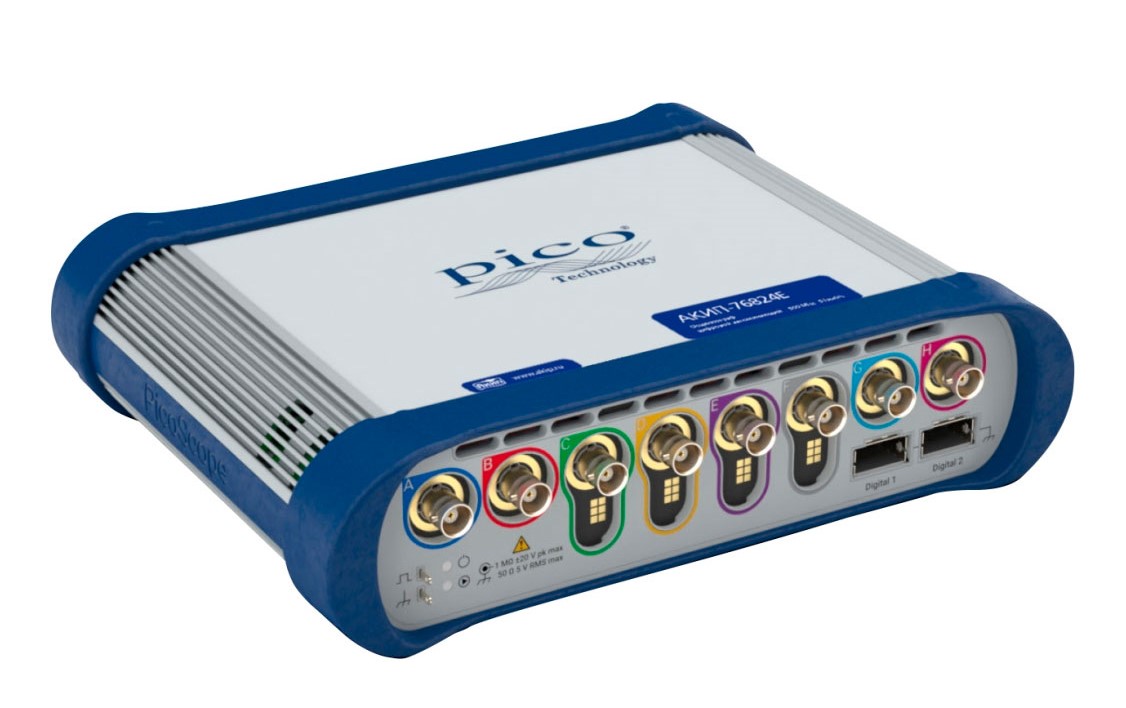

АКИП-76424E — осциллограф
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Особенности осциллографа АКИП-76424E:
- «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);
- Осциллограф: 4 канала, 2 слота логического пробника;
- Полоса пропускания: 500 МГц;
- Разрядность АЦП: 8/ 10/ 12 бит, режим увеличения разрешения ERES;
- Максимальная частота дискретизации: 5 ГГц;
- Максимальный объем памяти: 4 ГБ, доступен захват формы сигнала на интервале 200 мс;
- Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
- Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
- Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - максимальный объем до 312 МГц (определяется системными параметрами ПК);
- Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
- Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
- Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
- Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
- Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);
- Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
- Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
- Питание от сетевого адаптера 12В/ 7А;
- Масса 2,2 кг;
- Гарантия 5 лет.
| Параметр | АКИП-76424E |
| Канал вертикального отклонения (Аналоговые каналы) | |
| Число входных каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…500 МГц (ограничение ПП 20 МГц) |
| Коэффициент отклонения (К откл) | 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел 50 Ом: 10 мВ/дел ….5 В/дел |
| Вид входа | 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) |
| Погрешность установки К откл | ± 0,5 % |
| Время нарастания, не более | < 850 пс |
| Входное сопротивление | 1 МОм/ 12 пФ; 50 Ом |
| Максимальное входное напряжение | 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз |
| Тип входных коннекторов | BNC (обновленный тип с контактной площадкой) |
| Канал вертикального отклонения (Цифровые каналы с опцией ТА369) | |
| Число каналов | 16 (2 порта по 8 каналов каждый) |
| Входной разъем | Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм |
| Максимальная входящая частота | 500 МГц |
| Минимальный временной интервал | 1 нс |
| Входной импеданс | 101 кОм (± 1%) / 3,5 ± 0,5 пФ |
| Пороговый уровень | TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) |
| Погрешность установки порога | ± 100 мВ + 3% |
| Диапазон входящего напряжения | ± 8 В (с шагом 5 мВ) |
| Максимальное входное напряжение | ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц |
| Канал горизонтального отклонения | |
| Коэффициент развертки (К разв) | 1 нс…5000 с/дел |
| Погрешность установки К разв | ± 2 ppm (± 0,0002 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| Выборка АЦП | Одновременно по всем активным каналам (аналоговым и цифровым) |
| Синхронизация | |
| Источники синхросигнала | Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369) |
| Условия запуска развертки (Аналоговые каналы) | Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу) |
| Условия запуска развертки (цифровые каналы - с опцией MSO) | Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. |
| Режим запуска | Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации |
| Уровень запуска | В полном диапазоне входного напряжения |
| Межсегментное время (rapid) | < 700 нс, до 300 нс в 1 кан. режиме (дискретизация 5 ГГц) |
| Максимальная скорость захвата осциллограмм (обновления) | 10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK |
| Вход внешнего ОГ (EXT REF IN) | |
| Частота | 10 МГц |
| Входная амплитуда | 0,2 …3,3 В п-п |
| Входящий импеданс | Hi-Z (вх AC), > 1 кОм при f 10 МГц |
| Тип коннектора | BNC (на задней панели) |
| Максимальное входное напряжение | ± 5 Впик (защита от перегрузки) |
| Аналого-Цифровое преобразование | |
| Разрешение по вертикали (в режиме реального времени) | 8 / 10 / 12 бит (FlexRes) |
| Увеличение разрешения | до 4 бит (в режиме ERES - программно) |
| Максимальная частота дискретизации * (однократный сигнал) - режим «8 бит» | 5 ГГц (в 2-х кан/ 2 MSO - при объединенном входе ABCD; 2,5 ГГц (в 4-х кан/ 2 MSO - при объединенном входе AВ или CD, EF или GH); |
| Максимальная частота дискретизации * (однократный сигнал) - режим «10 бит» | до 5 ГГц (1 канальный режим / 1 MSO - при объединении ABCD и EFGH); 2,5 ГГц (2-х канальный / 2 MSO – не доступно при объединении AВ, CD, EF, GH) 1,25 ГГц (4-х кананльный / 2 MSO) 625 МГц (8-и канальном режиме / 2 MSO) 312,5 МГц – в других комбинациях каналов |
| Максимальная частота дискретизации * (однократный сигнал) - режим «12 бит» | 1,25 ГГц (при объединении ABCD и / или EFGH и активации 1 порта MSO) |
| Максимальная частота дискретизации (USB stream – софт PicoScope6) | ~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК)~312 МГц по USB3.0 («8 бит») / ~156 МГц по USB3.0 («10/ 12 бит») |
| Длина памяти при сборе данных (делится между активными каналами) | 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK |
| Длина памяти непрерывной оцифровки (режиме USB stream) | 100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата |
| Буфер памяти (число сегментов) | 10.000 для PicoScope6; 2.000.000 для пакета PicoSDK |
| Интерполяция | Линейная, Sin (X)/ х |
| Режимы отображения данных | Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll) |
| Курсивные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматическое измерение (Осциллограф) | |
| По вертикали | Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Автоматическое измерение (Анализатор спектра) | |
| Параметры | Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD |
| Статистика | Максимальное, минимальное, среднее, СКО (Stand. Dev) |
| Математика | |
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop |
| Операторы | Любой входящий канал (от A до H), опорная осциллографа(Ref), время (T), числоπ(пи), 1D0 …2D7 (цифровые каналы), константы |
| Анализатор спектра | |
| Диапазон входных частот | 0…300 МГц / 0…500 МГц |
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 128…1.048.576 точек (1 М) |
| Функциональный генератор | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc |
| Диапазон частот | 100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы |
| Разрешение ЦАП | 14 бит |
| Режимы и функции | ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с) |
| Выходной уровень | 50 мВ …±5 В (без нагрузки / ХХ); ±2,5 В (на нагрузку 50 Ом) |
| Погрешность установки | ± 0,5% |
| Генератор сигналов произвольной формы AWG | |
| Диапазон частот | 0,03 Гц … 100 МГц (с фильтрацией до 50 МГц) |
| Скорость выборки ЦАП | < 1 выб/с …200 Мвыб/с |
| Длина памяти СПФ | 40 К точек |
| Стандартные выхыходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) |
| Разрешение ЦАП | 14 бит |
| Выходной уровень | 50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5% |
| Диапазон постоянного смещения | ± 1 В |
| Калибратор | |
| Частота и форма | 1 кГц/ меандр (для калибровки пробников) |
| Амплитуда | 2 Впик-пик |
| Выходной импеданс | 600 Ом (защита выхода ± 5В (AC+DC)) |
| Декодирование последовательных данных | |
| Скорость передачи данных | 10 кб/с … 1 Мб/с |
| Пороговый уровень | Настраиваемый (авто или ручной) |
| Формат данных (Протоколы) | 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus |
| Допусковый контроль | |
| Горизонтальное разрешение | 1000 … 10000 точек |
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов (total) |
| Общие данные | |
| Рабочие условия | 0…+40°С; отн. влажность 85% (хранение -20..+60°С) |
| Источник питания | 12В ±5%, максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В) |
| Интерфейс связи с ПК | USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа |
| Габаритные размеры | 245 × 192 ×61 мм |
| Масса | 2,2 кг (только осциллограф) |
* - в зависимости от числа активированных аналоговых каналов.
| № | Наименование | Количество |
| 1 | Осциллограф АКИП-76424E | 1 |
| 2 | Пробник P2056 500 МГц/ х10 | 4 |
| 3 | Кабель USB 3.0 | 1 |
| 4 | Адаптер питания | 1 |
| 5 | Футляр-кейс | 1 |
| 6 | ПО на CD-диске | 1 |
| 7 | Руководство по эксплуатации на CD-диске | 1 |
