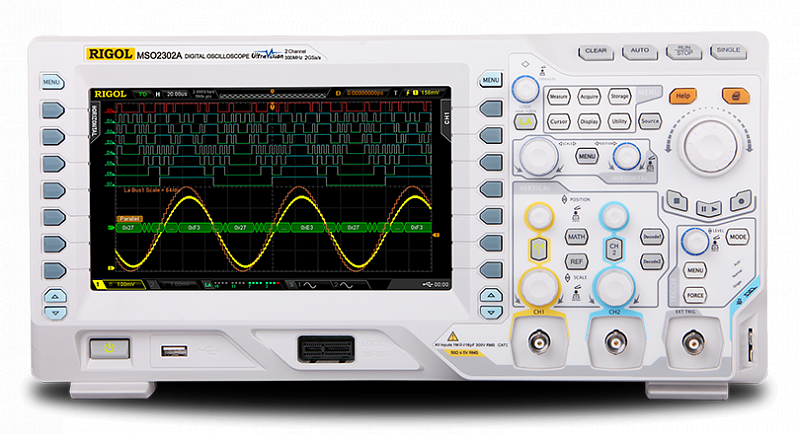

MSO2102A Цифровой осциллограф

MSO2102A Цифровой осциллограф
Артикул: 401205
Модель: MSO2102A
Гарантия: 36 мес.
Калибровка приобретается отдельно: 4560 Р
Бренд: Rigol Technologies
Артикул производителя: А158130
Цена:
136 136 Р
Доступен для заказа
Добавить к сравнению

Описание цифрового осциллографа MSO2102A

Цифровой осциллограф Rigol MSO2102A является эффективным средством исследования сигналов, обладая низким уровнем шума, расширенными возможностями по запуску, а также возможностью синхронизации и декодирования сигналов шин (I²C, RS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе превосходную скорость захвата осциллограмм, большую длину записи осциллограммы, удобную навигацию по захваченному сигналу. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии в осциллографе Rigol MSO2102A делает его удобным средством для разработки и диагностики цифровых и аналоговых устройств.

Благодаря наличию в цифровом осциллографе Rigol MSO2102A встроенного шестнадцатиканального логического анализатора с помощью этого осциллографа можно исследовать коррелированные во времени аналоговые и цифровые сигналы.

Высокая функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2102A уникальным инструментом для разработки и отладки цифровых устройств.

Технические характеристики цифрового осциллографа MSO2102A

ХарактеристикаЗначение
Полоса пропускания100 MГц
Количество каналов2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса5 нс
РегистрацияРежимОбычный

Пиковый детектор
Аналоговые каналы:500 пс - один канал, 1 нс - два канала
Цифровые каналы:1 нс(8 каналов), 8 нс (16 каналов)

Усреднение(2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)Аналоговые каналы:
2 Гвыб/сек (1 Гвыб/сек - 2 канала)

Цифровые каналы:
1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Режим высокого разрешения12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
ВходСвязь по входуоткрытый, закрытый, земля
Входной импедансАналоговые каналы:
1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%

Цифровые каналы:
101 кΩ±1% || 9 пФ ±3 пФ
Учет ослабления пробниковАналоговые каналы:
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжениеАналоговые каналы:
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п

Цифровые каналы:
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п
Ограничение полосы пропускания20 МГц, полный диапазон
Параметры горизонтальной системыСкорость захвата осциллограмм50000 осц./сек
Интерполяция(sin x)/x
Глубина записиАналоговые каналы:
14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
Цифровые каналы:
14 М (8 каналов) / 7 М (16 каналов)
28 М (8 каналов) / 14 М (16 каналов) опция
Коэффициент развертки5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы±25 ppm
Максимальная задержкаПред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
РежимыY-T, X-Y, самописец, задержка
Параметры вертикальной системыВертикальное разрешениеАналоговые каналы:
8 бит

Цифровые каналы:
1 бит
Аналоговые каналы
Вертикальное отклонение500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 10 В/дел (50 Ω)
Диапазон смещения±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигналаDC ~ 100 МГц
Полоса пропускания для однократного сигналаDC ~ 100 МГц
Низкочастотный предел≤5 Гц ( на входе BNC)
Время нарастания≤3,5 нс (типичное)
Погрешность коэф.усиления±2%
Погрешность смещения±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами≥40 дБ
Цифровые каналы
Пороги1 группа из 8 каналов, настраиваемые
Уровень пороговTTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Диапазон значений порогов±15 В с шагом 10 мВ
Погрешность установки порога±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон±10 В + значение порога
Мин. размах напряжения500 мВп-п
Вертикальное разрешение1 бит
ИзмеренияКурсорныеручные (ΔV, ΔT, 1/ΔT), слежение, авто
АвтоматическиеPeak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение5 измерений одновременно
СтатистикаСреднее, максимальное, минимальное, девиация, количество измерений
Частотомервстроенный, 6 разрядов
Математические операцииA+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окнапрямоугольник, Hanning, Blackman, Hamming
Логические операцииAND, OR, NOT, XOR
Математические функцииIntg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
ДекодированиеParallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)

Система запуска

ХарактеристикиЗначене
Диапазон уровня запускаВнутренний±5 делений от центра экрана
EXT±4 В
Режим запускаАвто, обычный, одиночный
ФильтрацияСрез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска100 нс ~ 10 с
Чувствительность триггера1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронтунарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульсаусловие запускаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок2 нс ~ 4 с
Запуск по рантуусловие запускаположительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок2 нс ~ 4 с
Запуск по окну
(опция AT-DS2000A)		Фронтнарастающий, спадающий, нарастающий&спадающий
Позиция запускаВход, выход, время
Ширина окна (время)16 нс ~ 4 с
Запуск по N фронту
(опция AT-DS2000A)		Тип фронтанарастающий, спадающий
Время16 нс ~ 10 с
Номер фронта1 ~ 65535
Запуск по видеосигналуCистемаNTSC, PAL и SECAM
Cтандарт480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
Запуск по шаблонуУстановка шаблонаH, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
(опция AT-DS2000A)		Фронтнарастающий, спадающий
Условие задержки>, <, внутри интервала<>, вне интервала ><
Длительность задержки2 нс ~ 10 с
Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)		Фронтнарастающий, спадающий, нарастающий&спадающий
Установка времени16 нс ~ 4 с
Запуск по длительности события
(опция AT-DS2000A)		УстановкаH, L, X
Условие запуска>, <, внутри интервала<>
Длительность2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)Фронтнарастающий, спадающий
УстановкаH, L
Время установки2 нс ~ 1 с
Время удержания2 нс ~ 1 с
RS-232/UART запускПолярностьположительная, отрицательная
Условие запускаStart, Error, Check Error, Data
Скорость2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность5 bit, 6 bit, 7 bit, 8 bit
I2C запускУсловие запускаStart, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса7 бит, 10 бит
Диапазон0 ~ 127, 0 ~ 1023
Длина1 ~ 5 байт
SPI запускУсловиеTimeOut
Значение удержания100 нс ~ 1 нс
Разрядность4 бит ~ 32 бит
УстановкаH, L, X
USB запуск
(опция AT-DS2000A)		Скорость сигналанизкая, полная
Условие запускаSOP, EOP, RC, Suspend, ExitSuspend
CAN запуск
(опция CAN-DS2000A)		Тип сигналаRx, Tx, CAN_H, CAN_L, Differential
Условие запускаSOF, EOF, Frame Type, Frame Error
Скорость10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования5% ~ 95%
Тип фреймаData, Remote, Error, OverLoad
Тип ошибкиBit Fill, Answer Error, Check Error, Format Error, Random Error

Основные технические характеристики

Дисплей
ПараметрЗначение
Тип дисплеядиагональ 8” (203 мм) , ЖК, TFT матрица
Разрешение дисплея800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов160 000 цветов
Послесвечениемин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выход для компенсации пробника
ПараметрЗначение
Выходное напряжение (типичное)амплитуда 3 Вп-п
Частота (типичное)Меандр 1 кГц
Интерфейс
ПараметрЗначение
СтандартныйUSB Host(поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail)
ПринтерPictBridge
Питание
ПараметрЗначение
Напряжение100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель2 A, T тип, 250 В
Массо-габаритные параметры
ПараметрЗначение
Габаритные размеры361,6 мм × 179,6 мм × 130,8 мм (Ш*В*Г)
ВесОколо 4 кг (4,5 кг с упаковкой)

Комплект поставки MSO2102A

№НаименованиеКоличество
1.Цифровой осциллограф MSO2102A1
2.Осциллографические щупы2
3.Пробник логического анализатора RPL23161
4.Сетевой кабель1
5.USB кабель для подключения к ПК1
6.Краткое руководство по эксплуатации1
7.CD диск с руководством по эксплуатации и программным обеспечением1
По запросу
